最后成图

> 总体思路
由于作品图形复杂，所以图层管理和锁定、隐藏命令就显得非常重要。推荐把相关的图形分别置于各个图层中，并详细对图层命名，按住 Alt不放单击“锁定”按钮或“显示”按钮能够轻松锁定或隐藏其他图层，多使用Ctrl+2锁定和Ctrl+3隐藏命令，可以避免其他图形对操作的干扰，降低选择和操作的难度。

设计中金属光泽是一大难点，作者是通过观察家中的不锈钢餐具来获得参考的，倒也有效。

> 操作过程

STEP01 参考线和基本形

思路：为图形的空间透视和形状设置必要的参考线决不多余，这将有利于得到更为精确的图像，降低绘画难度

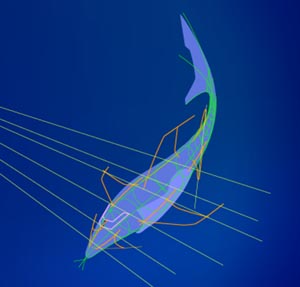

	01> 用不同的鲜明颜色分别勾出“机翼”、“驾驶室”、“机体”等参考线

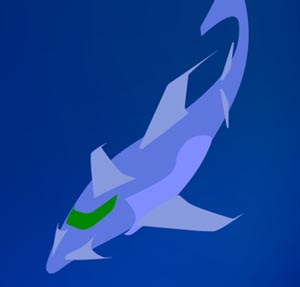

	02> 准确地用钢笔工具勾出各“机翼”和“驾驶室”外形

STEP02 网格渐变操作

思路：网格渐变的效果出色但不容易控制，工作中通常是把简单的网格渐变通过变形、增加节点来得到复杂图形

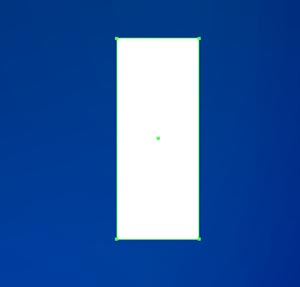

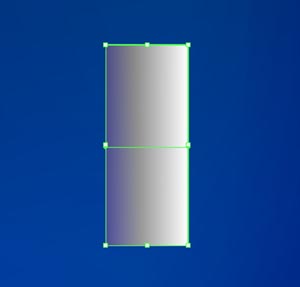

03> 用网格工具在矩形的边线上单击增加一个节点，用白箭头工具选择左侧 3 节点，填充 K:70 ，右侧 3 节点填充白色，形成渐变

04> 在透明度面板上选择变亮模式

05> 用白箭头工具调节各节点到“鱼”身的上半部有光泽部位

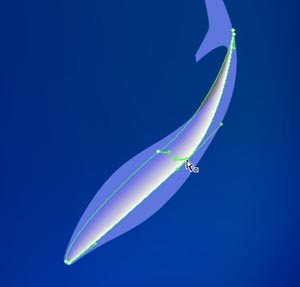

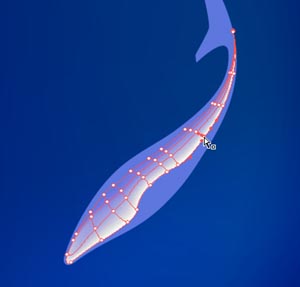

06> 一边用网格工具增加节点，一边调节点位置，完成网格渐变的设置

STEP03 下面是几个“鱼”身其他部分处理的要点的提示 :

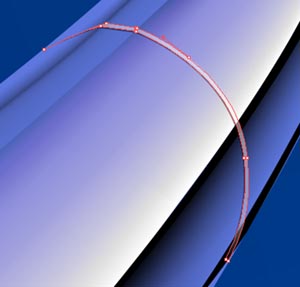

07> 勾出黑色环形线，并选择菜单：【对象 > 扩展】，复制后填充白色，把形状调宽一些，设为变亮模式，不透明度为 50%

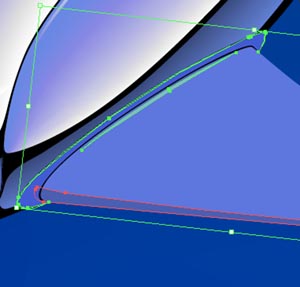

08>1 为黑色实线， 2 为白色：变亮模式，不透明度为 35%

09> 两个网格渐变 K:100-K:0 ，变亮模式

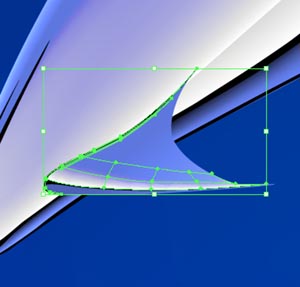

10> 与右翼类似的处理

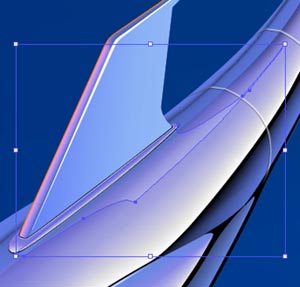

11> 外形切合身体的弧形，叠加模式，不透明度为 50%

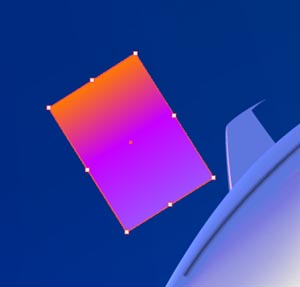

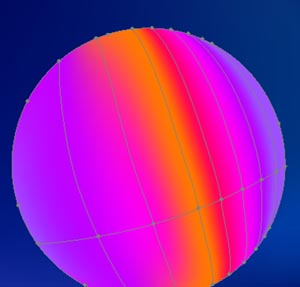

	12> 按左侧星球的颜色，画出一个橙 - 红 - 品红渐变色的矩形

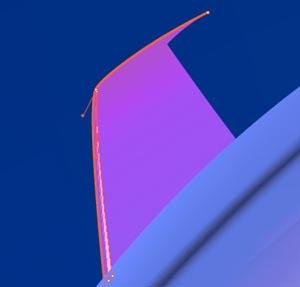

	13> 不透明设为 60% ，设为颜色模式，并裁切到左翼形状内

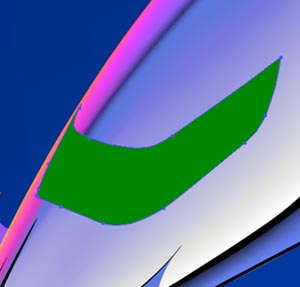

14> 准确勾出驾驶室外形，填充绿色

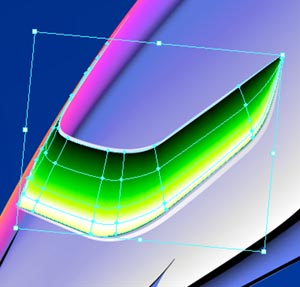

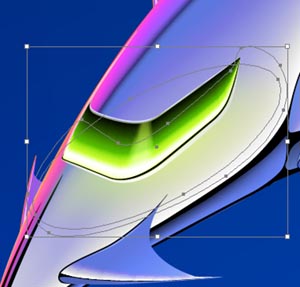

15> 上下方向作黑 - 深绿 - 黄绿 - 白 - 黄色网格渐变，设为强光模式

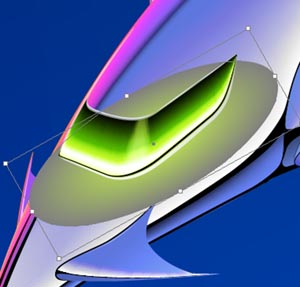

16> 用圆形工具画出正圆，填充浅绿到深绿放射状渐变，变形为椭圆形

17> 设为强光模式，并做一个裁切去除左上部分的绿光

STEP04 高光修饰

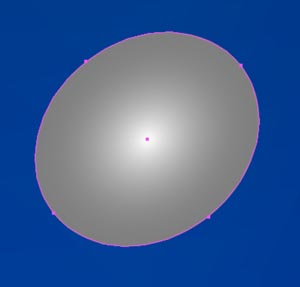

	18> 用圆形工具画出正圆图形，填充 K ： 0-K ： 50 的放射状渐变
	19> 设叠加模式

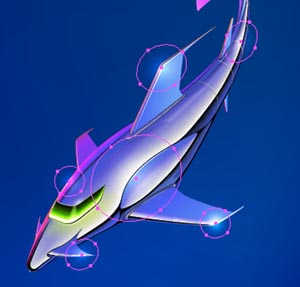

20> 把这些发光的椭圆形放置到一些需要强调的位置，如果亮度不够可以原位复制几次

STEP05 星球制作

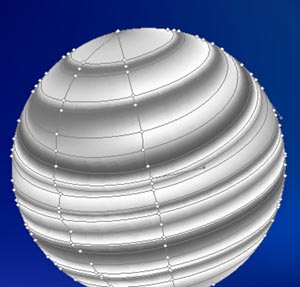

	21> 画出正圆形，并设置为多次灰 - 白的网格渐变，注意网格的曲线要符合星球的空间透视
	22> 对正圆形设置蓝 - 紫 - 橙 - 红 - 橙 - 紫 - 蓝网格渐变

	23> 设为颜色模式，不透明度为 90%
	24> 再新建一个正圆形，设置黑 - 白 - 灰紫网格渐变，设设正片叠底模式进一步降低其明度

STEP06 弧形光制作

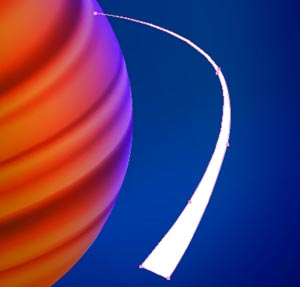

	25> 勾出光线外形填充白色
	26> 选择菜单：【效果 > 风格化 > 羽化】，产生羽化效果，操作选择预览按钮观察效果

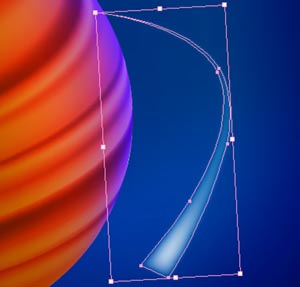

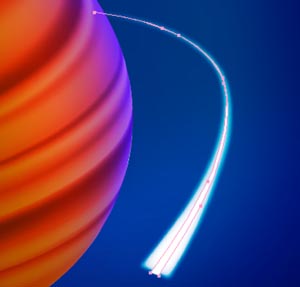

27> 在其内部再勾一个较窄的弧形，填充白色

STEP07 尾部流光制作

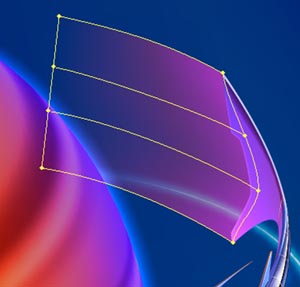

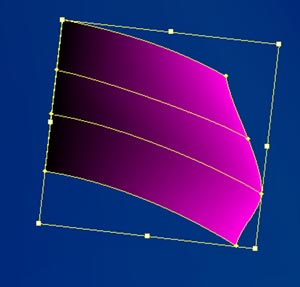

28> 做黑 - 品红的网格渐变，并调节形态以切合尾部外侧

	29> 设变亮模式，不透明度为 60%
	30> 无水浪部分完成图

至于水浪部分的教程还在制作中，敬请期待。

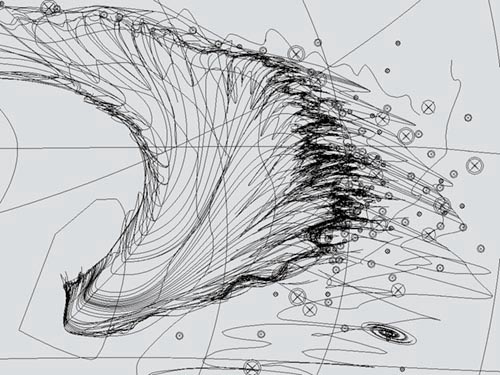

水浪部分线稿
