相信很多人都见到过齿轮，而且在实际工作有时也需要用到类似于齿轮的那种图像效果。在各种图像软件中相信有其各自的制作方法，就算在同一个软件，可能也会有多种的制作方法。下面我就介绍一下在Fireworks4中如何制作齿轮的四种方法，大家可以选择适合自己的方法进行制作，当然每种方法有其各自的技巧，有兴趣的话不防也都学一学。

在学习前，我们得先启动Firewoks4软件，然后使用菜单命令File>New新建文件，在New Document对话框中设置Width和Height的值都为400象素、设置Resolution为72 Pixel/Inch、设置Canvas Color的值为White。设置完以上这些，点击OK按钮确认。

好了，下面我们来一一介绍这四种制作齿轮的方法。

方法一：

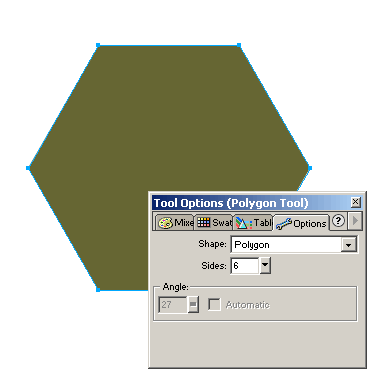

1、 在工具面板中选择多边形工具，如果当前工具面板中显示的是矩形工具，您可以用鼠标单击矩形工具，然后从其弹出菜单中选择排列在最后的那个工具。双击该工具，在Tool Options工具操作面板中设置Shape为Polygon，Side值为6。按住Shift键在画布上创建一个如下图所示的六边形。本例中我设置的填充颜色为#666633，给多边形填充什么颜色不重要，您可以随意设置。

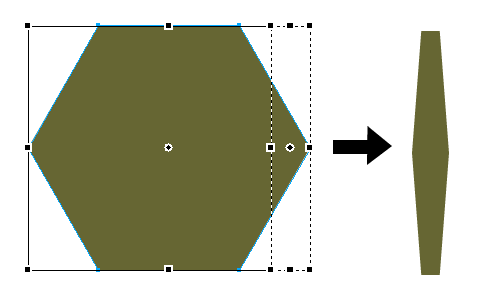

2、 使用工具面板中的Scale缩放工具，此时被选择的六边形就会被一个有九个点的实线框所包围，点击实线框左边的中间一个点并向右移动，如下图所示，压缩六边形的宽度。并用指针工具把居于画布右边的被压缩后的六边形移到画布中间。

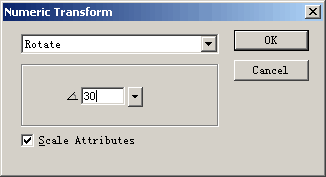

3、 使用菜单命令Edit>Clone克隆该六边形，并且使用菜单命令Modfy>Transtorm>Numeric Transform。在Numeric Transform对话框中设置变形类型为Rotate，角度为30，点击OK按钮，这样刚才被克隆出来六边形就被旋转了30度角。

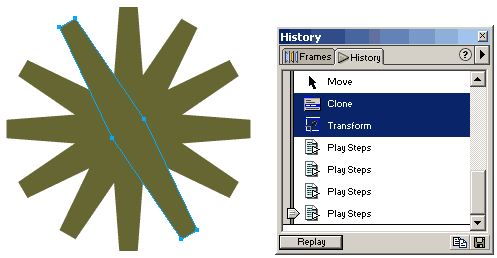

4、 打开History面板，此时您会看到History面板中了Clone和Transform这二个命令，按住Shift键选择这二个命令，然后点击底部的Replay按钮四次。

5、 使用快捷方式Ctrl+A全选这些对象，使用菜单命令Modify>Combline> Union，将这些六边形合并为一个路径对象。

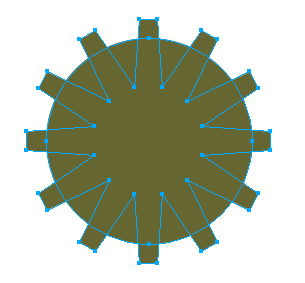

6、 选择工具面板中的椭圆形工具，按住Shift，画一个正圆形，圆形大小比你的合并对象要小一圈，大小如下图所示。全选这二个对象，点击Modify工具条的这二个按钮 ，或者使用菜单命令Modify>Align>Center Vertical和Modify>Align>Center Horizontal，使这二个对象中心点对齐。

7、 还是使用菜单命令Modify>Combline> Union合并对象，此时齿轮效果就出来了
