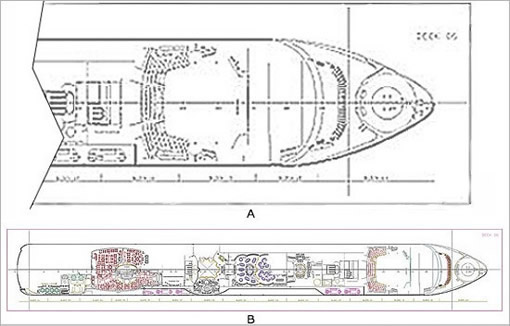

整体布局设计完成以后,开始单个的甲板的设计。在根据如下蓝图(A)设计时,每一个舰板都要用Adobe Illustrator在俯视图(B)上重画两次。为了加快步骤,在完成的剖视图中只重现了详细资料中有的部分,像墙壁、栏杆、家具、地板样式和坐标比例等项目基于他们共有的属性被集合起来。

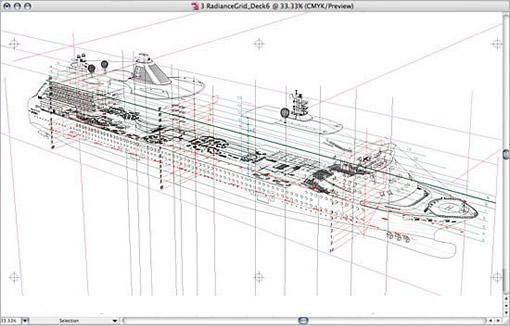

当所有的14个甲板在统一的比例下完成后,使用Adobe Illustrator的自由变换工具统一将他们形变到主透视单元格中。主透视单元格为他们提供了一个符合透视画法的平面图。连接和集合在一起的物体和室内陈设品被升高到他们正常的高度。用形变后的平面图作为模板,把所有垂直面和三维空间物体又重新画了一遍。
下一个步骤是确定船体外部哪些需要裁切成圆角以及怎样在个别甲板表面最好的表现公共空间的重要细节。

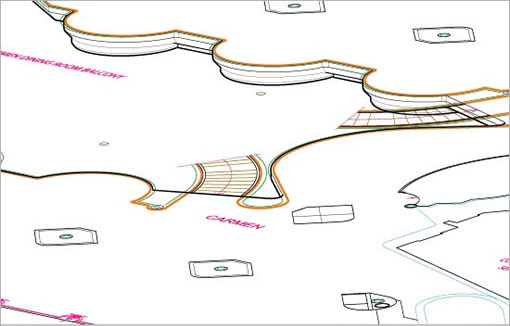

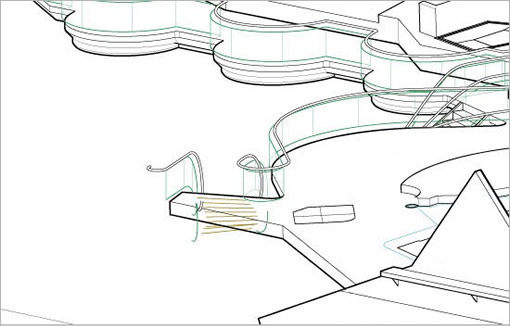

使用形变后的平面图作为向导,象墙体表面、楼梯、柱子、栏杆等的垂直高度决定于主透视单元格视图中的纵坐标尺寸。

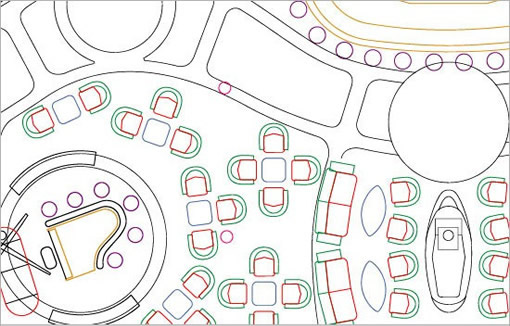

所有处于同一海拔高度的陈设品和基础设施被联系在一起,从而他们可以用Adobe Illustrator的命令被一同提升。
