经过比较细致的测试，我不能说Flash8在线条的处理上有什么惊世骇俗的创新，但它在细节方面所做的一系列改进，对我们绘制线条和图形来说，的确是带来了极大的方便和灵活性。在这一小节里，我们会讲到三点内容，一是线条的端点和接合、二是可填充的线条、三是对象绘制模式。

一、线条的端点和接合

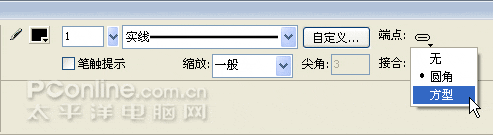

在之前的Flash版本中，线条的端点都是圆头儿的。这在实战中是极其不方便的，以至于我们需要一个尖头儿或方头儿的线条时(例如表针儿、铅笔、尺子等)，还得先把线条转化成填充，然后编辑成型，非常麻烦误工。而在新版本中，Flash8为我们提供了多种线条和接合处的端点形状。当我从工具箱中选择了铅笔、钢笔、墨水瓶等工具时，在属性面板中我们可以找到这些设置。如图1所示

<图1>

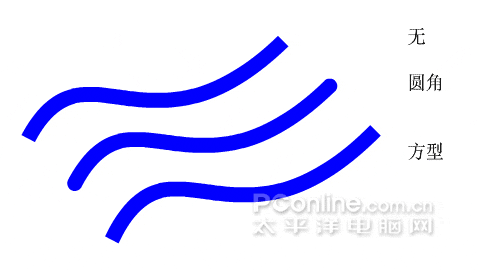

使用钢笔工具，分别改变端点为“无”、“圆角”和“方型”绘制线条如图2所示，当然你也可以选择已绘制的线条，对其端点进行改变。其中“无”和“方型”难以区分，只是短了一截儿。

<图2>

那么何为接合呢？它是指两条线段相接处，也就是拐角的端点形状。在图3中，你可以找到Flash8为我们提供的三种接合点的形状。尖角、圆角和斜角，其中斜角是指被“削平”的方形端点。

<图3>

图4演示了三种不同接合点的区别，观察图片，可不言自明。

<图4>

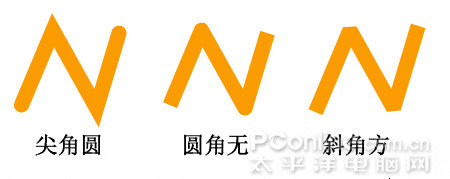

通过不同端点和接合的混用，我们又可以得到不同的线条效果，如图5所示。

<图5>

当你选择了尖角，在左侧还会有一个尖角限制的文本框，你可以输入对尖角的限制数值，图6演示了限制数值分别为“3”、“2”、“1”的尖角区别，其中数值低时，尖角被逐渐“削平”。

<图6-1>

<图6-2>

<图6-3>
