Visual Studio DSL 入门(三)——创建一个简单的DSL模型

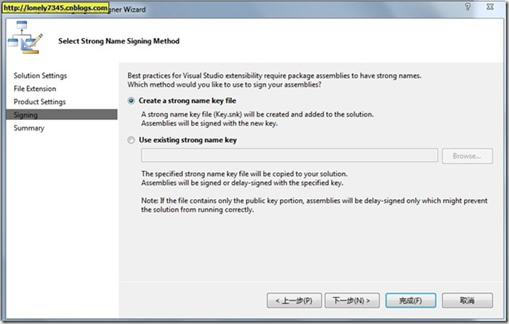

5. 下一步进入到签名设置，在扩展开发中任何需要部署的Package都需要强命名（将会注册到GAC)，可以选择自动创建一个Key,也可以选择使用已有的key.

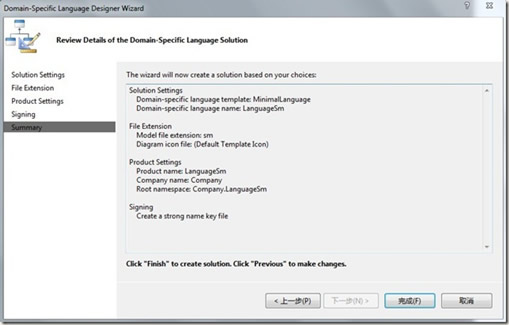

6.  我们选择直接创建强命名key,点击下一步,这是一个设置总结界面:

我们直接能查看到所有的设置信息，可以通过上一步下一步进行更改，也可直接点击左侧的导航来定位更改，确认无误后，点击完成。向导(Wizard）会自动给我们构建项目.我们暂且不管生成的这些项目结构，切换到解决方案资源管理器，点击上面的最后面的按钮“转换所有模板”（Transalte All Template).完成后，点击Debug运行，就会打开Visual Studio实验室环境(Experimental hive),也就是上面的Minimal Language界面,可以大概操作一下了,相当神奇吧,这就完成了第一个DSL项目的开发.同样你也可以选择其它三种模型,效果在上面已经列出来了.

7.  我们再来看一下生成的项目结构,整个解决方案总共有两以下两个项目组成(其它有三个,另外就是运行后的Testing项目,稍后介绍).

Dsl: 根据你的模型数据（DslDefinition.dsl文件）生成的有关模型的操作，包括模型关系，序列化，图形，连接器等

DslPackage:  支撑Dsl能够在Vs.net里运行，以及和Vs.net交互的操作，包括菜单，工具条，游览器等

Dsl项目设置成了针对DslPackage项目的友元程序集（通过AssemblyInfo的InternalsVisibleTo），DslPackage中可以直接访问Dsl中的内部成员，DslPackage其实也是根据DslDefinition.dsl生成的．深入了解这两个项目的结构是非常有必要的，我们会在随后的深入过程中介绍。

8.  查看这两个项目，发现大部分都是由后缀名为tt的文件组成，这就是t4文件(Text Templating Transformation Toolkit),类似于asp，ruby这样的解释性语言，读我们的模型生成cs代码，可以看到每个tt文件都附属了一个cs代码文件.绑定到了每个t4文件可以右键运行自定义工具Run Custom Tool,就会调用TextTemplatingFileGenerator解析t4模板文件生成目标代码，也可以向我们刚才那个点击上面的按钮转换所有的模板文件.

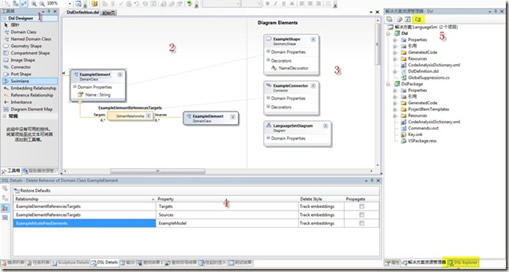

9. 打开Dsl项目中的DslDefinition.dsl文件.(这是通常情况下我们使用的最重要的文件，包括我们的Dsl的所有的模型元素数据，它附属的DslDefinition.dsl.Diagram是它的图形显示文件).

这就是模型设计的主区域，我们来看一下它的组成部分:

1). 工具条，这里包括模型，关系，图形. 这个工具条与.Dsl文件关系。

2). 模型元数据. 这些概念的东西我们在下一切会介绍.

3). 图形展现.  设计模型的展现信息，通过中间的那条线与模型对应起来

4). Dsl Details编辑窗口， 用来编辑Dsl相关的一些信息，比如关系。

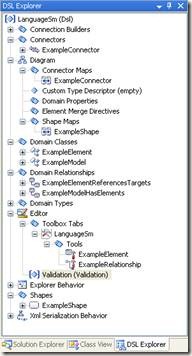

5). 解决方案文件夹,注意上面的黄色区域就是”转换所有模板“按钮,点击下面的Dsl Explorer页签,切换到Dsl浏览器.

这里会列出来当前Dsl文件里的模型,模型元素Element,图Shape,类型，连接器Connector,Connection Builders,以通读对模型浏览器，工具条，序列化的设置。我们对Dsl的大部分设计都会在这里完成.

Ok,就到这里，下次将介绍一些基础概念.
