Visual Studio 2010将支持多种架构设计图

VS现有的架构设计支持

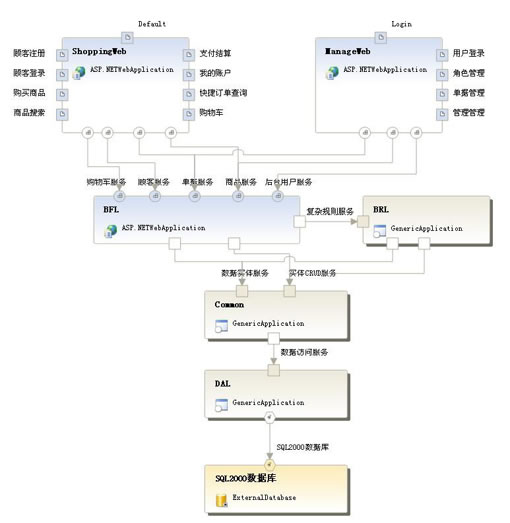

在Visual Studio 2005和2008中我们能够使用Application Diagram 来绘制分布式架构图(如下)

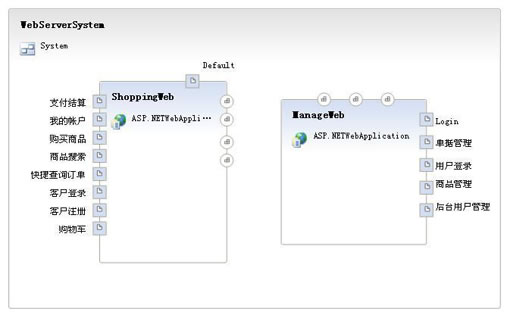

还可以通过System Diagram来设计系统局部细节(如下)

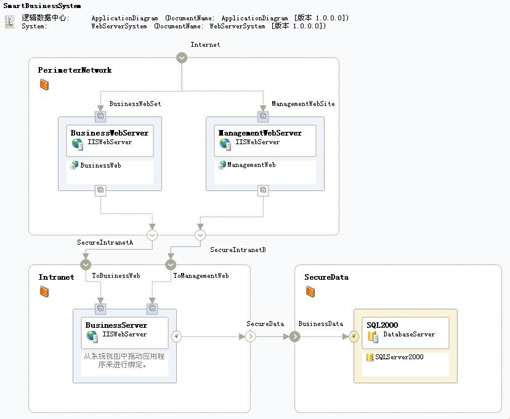

以及使用Logical DataCenter Diagarm来设计部署方案(如下)

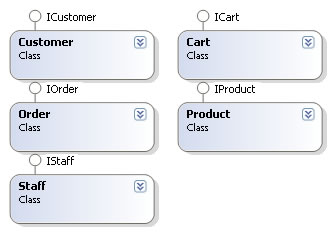

当然，还能通过大家熟悉的Class Diagram来设计UML类图，并能够正向工程，实时生成C#或VB.NET代码

然而，这些仅仅是VS在设计方面的一个试探，还远远不能满足我们的需要。

VS 2009中将会支持的新功能

好了，接下来让我们切入正题：

1. 对原有Class Diagram的扩展

在VS05和VS08中，Class Diagram也许是大家用过最多的设计图了，可以说这一功能基本上算是比较健全，而在VS2009中，Class Diagram 将会有更进一步的扩展：

A: 对编辑模式进行扩展

在新的Class Diagram中，我们点选每个类图时，右侧会出现一个小的“+”号，点击即可展开注释编辑框，在这里，我们可以轻松的为元素添加Summary, Remark, example等十余项信息。

B: 增加鸟瞰功能

在VS 2005/2008中，当我们项目的类图过大时(可能有上百个类或接口等)，整个静态图中的关系很难一眼看明白，这时，需要频繁的拖动滚动条看来看去。然而，在下一个版本中，Class Diagram的下方，将会出现一个鸟瞰图，以缩小显示的方式来显示整个类图中的所有静态元素，我们可以框取局部来查看细节，类似于放大镜的效果

2. 新增Sequence Diagram(序列图)

在下一个版本的展示中，我们惊讶的发现VS增加了设计Sequence Diagram的功能，整个Sequence Diagram的界面效果类似于Visio，也很像我用过的另一种UML设计工具trufun，显得干净工整，另所有人吃了一惊

这种序列图的扩展名为：.sequence，这一环节没有过多演示。

3. 新增Use Case Diagram(用例图)

哈!连用例图都支持了，没错，与一般的UML设计工具没什么差别，用例设计也开始加入VS的功能之中，而且好像支持的是UML2.0标准(小生目测，不太确定)而非Visio所支持的UML 1.1

并且，Use Case Diagram 还与VSTFS关联的很好，当我们选取一个用例时，不仅可以编辑它的各项属性，还可以在右键菜单中选择一个TFS托管的工作区，来进行实现!

4. 创新!Layer Diagram(层次图)

层次!对，就是平时我们争吵纷纷的三层、四层架构，在层次图中，我们可以从左边工具栏中拖出一个三层或四层的系统框架来， 然后可以配置每一层的各项属性，如引用依赖等，我简单看了一下，好像三层就是“数据---业务---表示”四层是“数据---数据服务---业务---表示”，工程师没有给我们过多讲解，所以也只是了解这么点了。
