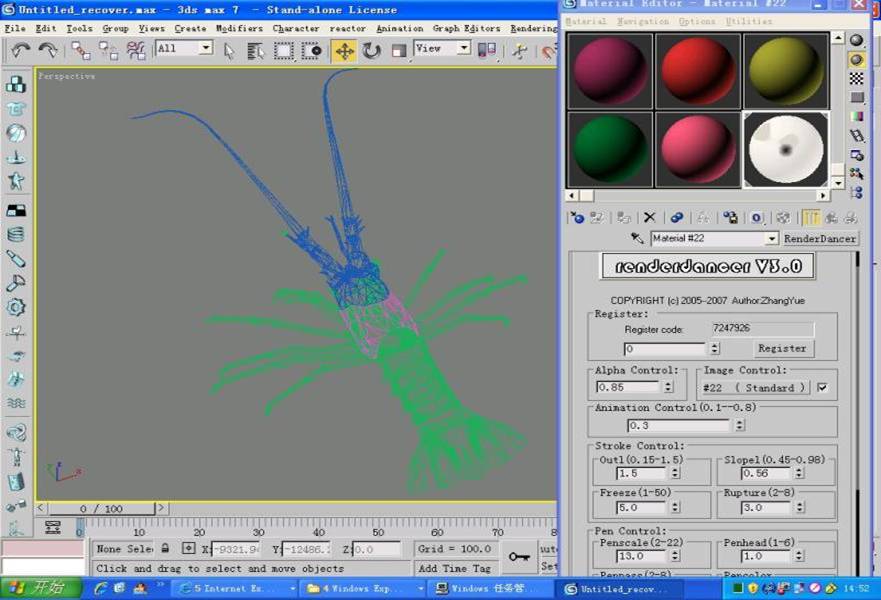

虾模型的线框图：

点击放大

RenderDancer 在一定的意义上弥补了传动NPR渲染的不足，在使用中参数搭配非常重要。
RenderDancer 的重要参数详解

Part I  Stroke Control:
这组参数整体是控制水墨边和内部线条效果的.
Outl: 控制物体边缘效果的突出度.，控制外边缘线条粗细和均匀分布。
Slopel: 控制物体内边和线条的突出度，控制内边缘线条的粗细。
Freeze: 线条像素的冻结值，控制零碎笔墨点是否需要或者需求的量。
Rupture: 控制判断线条笔画连续的参数(也就是一笔需要的长度)

Part II  Pen Control:
这组参数整体是控制水墨笔的参数效果.
PenScale : 控制笔画的水墨扩散度. (笔画的中间过程)
PenHead:  控制笔画在节点处的水墨扩散度.(笔画的开始过程)
PenPass:  某些面积比较小的笔画的过滤.
PenColor: 笔画颜色控制.

Part III  Paper Control:
这组参数是控制纸张的视觉效果.
Wlayer:     控制纸张的吸水数值.
PaperNoise: 纸张的噪点(对于用户对不同纸张性质的需要)
Ink:        单位像素吸收墨的参数.
PaperColor: 纸张的颜色.

Part IV  Light Control:
注意使用光的效的时候如果要制定光的位置 要在MAX中增加一个光源(例如 Omni)如果不放置光源
就是用MAX的默认光源, 本系统支持一个光源所以请不要在里面放太多的光源以免混淆,这个部分控制物体内部效果。
Lspec: 控制内部光效的覆盖范围（光照模型的计算公式）
Limit:  剔除小范围的光照覆盖区域避免出现杂点
Link:  控制光照范围内的明暗感光度（颜色的深浅值，控制好这个参数很重要）
INK Edge: 是否要增加边缘水渍。

未来展望

NPR是渲染业的一个新的领域，也是图形图象学的一个重要分支，其比较成功的一个应用就是卡通渲染，无论是动画片还是实时渲染（应用于游戏业较多），在关于RenderDancer这样的渲染器未来的发展也一定是不断的完善功能和多平台发展，对MAYA和 XSI 的支持，随着下一代硬件的诞生也一定会走上实时渲染的道路. 作者一直致力于游戏的研发和 图形学的研究 历经数个平台。
包括国产游戏  《三国赵云传-纵横天下》《三国孔明传》
大型3D网络游戏  《航海世纪online》《机甲世纪online》
现在开发concole 平台 wii  和  ds系列的产品
精通图形图象学  在真实实时渲染引擎方面  和 非真实渲染方面造诣颇深。
Renderdancer 系列从1 .0版本 到3.05版本的过度已历经了3年，作者一直致力于把
中国NPR文化和虚拟3D技术结合。

张悦简介：
苏州人（现居苏州）  程序经历十一年，图形学经历七年
