AI的很多技巧性制图都是很有创意的。它们仅仅运用简单的步骤及手边的工具即可完成，没有难度高的技巧，而效果往往出乎意料。如这个齿轮，只是通过星形工具及描边应用得到的。跟着relen一起尝试一下吧。

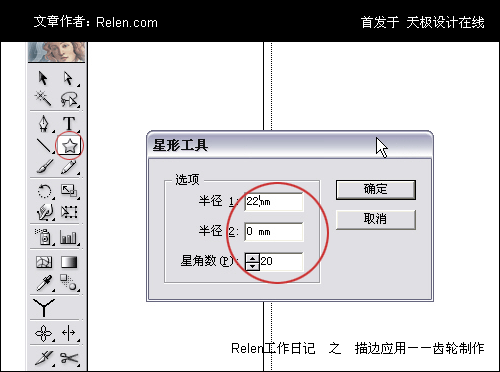

打开Illustrator10，选择工具栏中的星形工具，并在页面上单击。单击后出现了星形工具的选择面板。在面板中输入：半径1：22mm（这个数值可以自己调换）；半径2：0mm（这个数值不变）；星角数：20（这个数值也可以自己调换）。

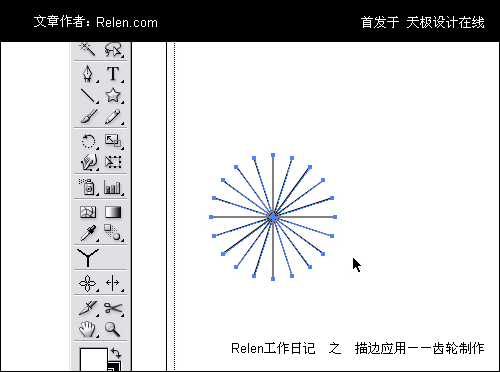

确定后，出现如图中的放射状图形。

给这个星形描边，在笔画面板中填写15pt。

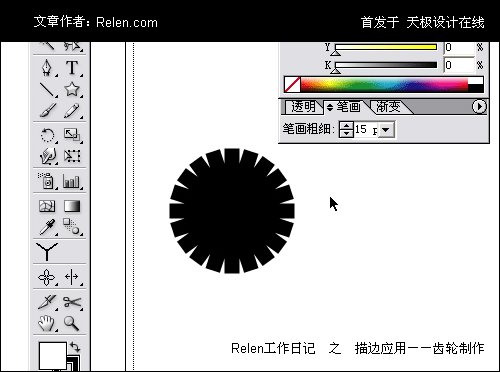

如此粗的描边，形成了齿轮效果。

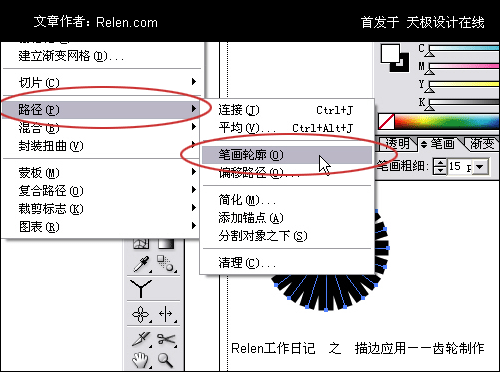

再次选择这个齿轮，在菜单中选择　对象>路径>笔画轮廓

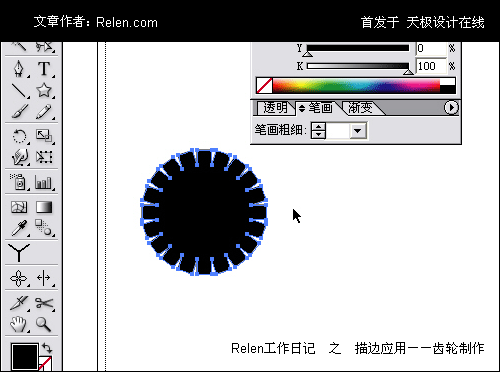

此时，原来的放射状星形的驻点结构变成了如上图中的锯齿外沿驻点结构。

（也就是说，原来的放射线条转换为外框路径）这时的星形就不见了，完全变了锯齿。

[Ctrl+Y]切换到素描模式，你会发现原放射状线条还是存在的。

把它拉出来，转换工具是生成一个新的齿轮，而星形路径并没有删除，手动删除它。

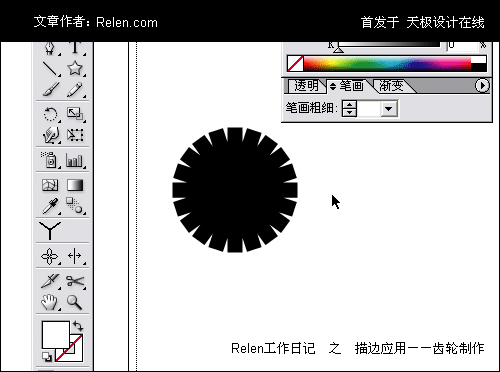

OK，齿轮外沿就完成了
