我只所以做图例的时候用的是斜面和浮雕，而且“光泽”用的都是最基本的条件，就是因为斜面和浮雕的效果最明显。像内阴影和阴影虽然只有一个颜色条件，但同样可以解释的通

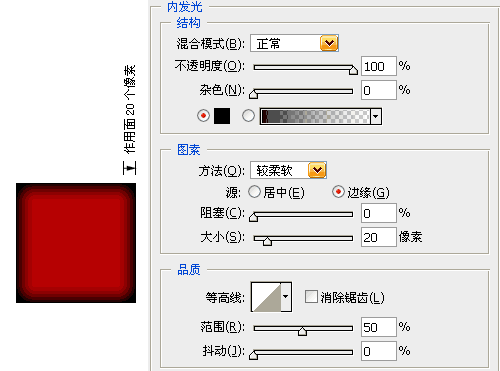

用内发光来做个例子。
作用面为20个像素，颜色为黑色。虽然只有一个颜色条件，但同样可以解释清楚。

分布在边缘的内发光，线性等高线决定颜色分布是由高到低的分布，所以产生了类似发光的效果。

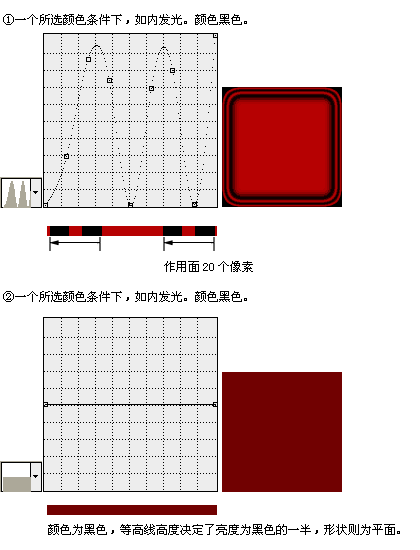

环行等高线同样决定了颜色分布，黑色分布也是按照环行分布。

bluelink：shadow和glow的等高线确实不能用剖面线这样的说法来解释
恩。。。。。。。。
似乎和曲线类似，问题有点复杂了，依你的经验，shadow和glow的等高线与斜面浮雕的光泽等高线是否等同～？

kamachen:：暂且抛开曲线。来说说shadow和glow的等高线。因为shadow和glow的等高线条件只有一个，也就是混合模式旁边的颜色。我们都用正常模式来实验，一个基本的阴影模式，在物体下方有黑色，调整等高线一个反方向，黑色阴影变成了白色，明暗条件再次被额外条件左右。

同时可以结合斜面浮雕下面的等高线选项。
一个默认的斜面浮雕等高线，让物体产生了立体感。加上斜面浮雕下面的等高线条件，默认所指方向是一样的，也就是明暗分布一样。调节成一个反方向，明暗分布也同样被颠倒了。

同时我想说的是，光泽，外发光，内阴影，斜面和浮雕等这几个作用在物体上的作用面是不一样的。比如阴影就只作用在物体的外圈，内阴影在内圈，光泽则是在物体表面大部分区域。

bluelink：如果光泽等高线等同于等高线（依你的说法应该是这样的，而且前者涵盖后者），那么设置等高线的作用是什么呢？

kamachen:图层样式的高级之处就在于他的参数，角度，等高线，混合模式及颜色的相关设置都可能造成最终效果的变化。

以上图为例，不一样的等高线本身的明暗分布就是相反的，然加入一个角度条件，说纯粹些，我们已经把这个等高线再反过来一次，效果又是一样了。
如果再调整参数，混合模式，颜色等等，那样高级的我想根本就已经解释不清楚了。越多条件在内，越解释不清楚。所有的参数都相关与最终效果。所以你说等高线的作用，我认为就是搭配这些额外的条件，创建明暗分布来实现最终的效果。
但如果没有了等高线呢？其他额外的条件将无法作用。因为它们根本不知道最原始的条件在哪里。也可以说默认的线性等高线为我们创建了最基本的浮雕效果。
然后你可以调整角度，高度等等来左右等高线的作用。

bluelink：恩
对于等高线来说，用定位亮度来体现物体的立体感这是确定无疑的，这也是等高线的本质，所以在相同的外部条件下，shadow、glow、斜面浮雕的等高线实现的效果是类似的，唯一有点不同的是斜面浮雕等高线的外部条件比较多，而且受光泽等高线的影响，所以表现手段相对丰富，但这不影响它的本质。
至于剖面线的说法，只能说是帮助理解的手段，因为在PS里只有二维，哪来的剖面线，只不过是光影模拟出来的，欺骗人眼睛的立体感而已

kamachen：恩，是这样的。画了一个简易图
