 UML的构成

作者:郝宪玮 时间: 2010-06-13 文档类型:转载 来自:灵动生活

第 1 页 需求阶段如何书写Use Case [1]
第 2 页 设计阶段如何画用例视图(Use-Case View) [2]
第 3 页 类与类之间的关系图(Class Diagram,UML图) [3]
第 4 页 UML建模之活动图介绍(Activity Diagram) [4]
第 5 页 UML建模之状态图(Statechart Diagram) [5]
第 6 页 UML建模之时序图(Sequence Diagram) [6]
第 7 页 UML建模之业务处理模型(Business Process Model,BPM) [7]
第 8 页 UML建模之数据建模(Data Model Diagram) [8]

一、业务处理模型简介(Brief introduction)

业务处理模型是一组活动的集合,描述了活动从开始到结束在时间或者空间上的顺序,以及输入和输出。业务处理模型最终输出要能够满足业务需要。

业务处理模型一般包括:

1、目标(Goal)

2、特定的输入(specific inputs)

3、特定的输出(Specific outputs)

4、有一定顺序的活动(Activities in some order)

5、消息(Information)

6、资源(Resource)

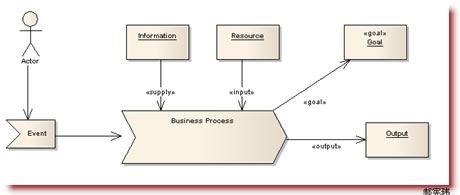

二、业务处理模型元素(Elements)

1、目标(Goal)

每一个业务处理流程都有一些将要达到的目标,这些目标需要能够满足业务需求。

2、消息(Information)

使用消息完成活动(Activities)。在业务处理过程中,消息并不没有消耗,只是作为转化流程的一部分。消息可以来自于外部资源、客户、内部组织单元甚至是其他处理流程。比如订单模版,之前用来提供某一种样式的订单,现在作为活动的一部分并没有被消耗和用尽。

3、资源(Resource)

资源是一种输入,与消息(Information)不同的是,资源是被消耗和可以被用尽的。

4、输出(outputs)

每个业务流程都会产生一些满足业务需要的输出。输出可以是物理对象(例如报表和发票),也可以是整个业务流程的结束(例如完成订单)。

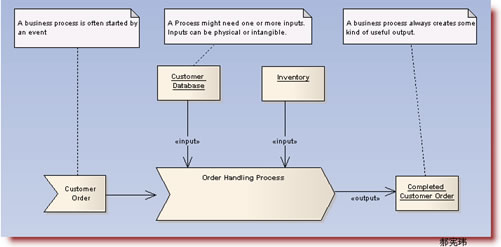

三、业务处理模型案例分析(Business Process Model Example Analysis)

事件(Event)有客户要生成的订单Cutomer Order

输入(inputs)有客户数据库Customer Database 和库存(Inventory)

业务处理(Process)是Order handling Process

输出(outputs)是生成的订单Completed Customer Order

四、总结(Summary)

业务处理模型是一组活动的集合,描述了活动从开始到结束在时间或者空间上的顺序,以及输入和输出。业务处理模型最终输出要能够满足业务需要。包括输入、输出、资源、消息和目标等元素。最后以实例进一步说明了业务逻辑模型。

出处:灵动生活
责任编辑:bluehearts

上一页 UML建模之时序图(Sequence Diagram) [6] 下一页 UML建模之数据建模(Data Model Diagram) [8]
