四、UML中的视图

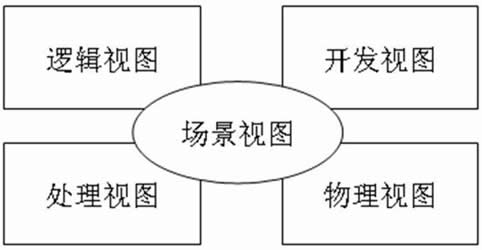

UML中的视图包括用例视图（Use Case View）、逻辑视图（Logical View）、实现视图（Implementation View）、进程视图（Process View）、部署视图（Deployment View）等，这5个视图被称作”4+1”视图.如下图所示：

逻辑视图。逻辑视图关注功能，不仅包括用户可见的功能，还包括为实现用户功能而必须提供的"辅助功能模块"；它们可能是逻辑层、功能模块等。

开发视图。开发视图关注程序包，不仅包括要编写的源程序，还包括可以直接使用的第三方SDK和现成框架、类库，以及开发的系统将运行于其上的系统软件或中间件。开发视图和逻辑视图之间可能存在一定的映射关系：比如逻辑层一般会映射到多个程序包等。

处理视图。处理视图关注进程、线程、对象等运行时概念，以及相关的并发、同步、通信等问题。处理视图和开发视图的关系：开发视图一般偏重程序包在编译时期的静态依赖关系，而这些程序运行起来之后会表现为对象、线程、进程，处理视图比较关注的正是这些运行时单元的交互问题。

物理视图。物理视图关注"目标程序及其依赖的运行库和系统软件"最终如何安装或部署到物理机器，以及如何部署机器和网络来配合软件系统的可靠性、可伸缩性等要求。物理视图和处理视图的关系：处理视图特别关注目标程序的动态执行情况，而物理视图重视目标程序的静态位置问题；物理视图是综合考虑软件系统和整个IT系统相互影响的架构视图。

五、UML建模工具

市面上UML建模工具很多，比较流行的有Rational Rose ，Microsoft Visio、Enterprise Architect 、Visual UML等。《UML建模-面向对象设计》系列文章使用的UML建模工具是Enterprise Architect 7.0，此工具还是比较好用的。

六、UML的应用领域

UML具有很广泛的应用领域，其中最常用的是为软件系统建模，主要领域有：企业信息系统、银行金融系统、电信、交通、国防、航空、零售领域、科学计算、分布式的基于Web的服务。UML还可以用来描述其他非软件系统，比如一个机构的组成和机构的工作流程等等。

七、UML的构成

《UML建模-面向对象设计》系列文章描述了常见的一些UML图，主要包括了用例图（Use Case Diagram）、类图（Class Diagram）、活动图（Activity Diagram）、时序图（Sequence Diagram）、状态图（Statechart Machine Diagram）、部署图(Deployment Diagram)、业务处理模型(Business Process Model)、数据建模(Data Modeling Diagram)等等。

1、需求阶段如何书写Use Case

用例描述文档的书写是系统分析人员对用户需求的深刻理解的体现。是后期时序图和实际开发的重要依据。也可以对作为项目估算的依据，以及根据UC复杂度和开发周期来衡量开发人员的工作效率。因此UC的书写规范及其重要，就工作用的一些经验，比如书写格式、书写内容及其注意事项与大家分享。
