椭圆参数方程，是动画编程中非常常用的一种技术，可以制作很多实用的效果，例如旗帜飘动的效果，本例中随着鼠标的移动，位图就像一面旗帜随风飘动。

下面我们就来学习如何使用这种技术。

一． 相关参数讲解

制作这个实例首先要了解椭圆的参数方程的使用，下面就对其算法作个简单的剖析。

1．单个mc（影片剪辑）在椭圆上的运动的处理方法

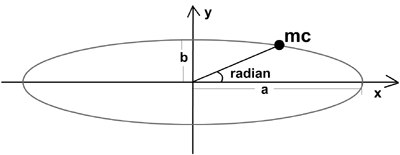

图1

黑点表示一个mc，radian表示数学中的弧度，从x正半轴开始，按逆时针方向旋转一周为2π，通过弧度和椭圆的参数方程来计算mc的坐标，如图1所示，具体表示方法（注：*表示代码中的乘号）：mc._x=a*Math.cos(radian);
mc._y=b*Math.sin(radian);

a、b分别是椭圆在x、y坐标轴上的载距，代表椭圆的大小， radian不断递增即可实现mc坐标的变化，使mc在椭圆上的运动。椭圆的中心坐标为(0,0)。要平移椭圆，把mc的坐标加上中心坐标(cen_x,cen_y)，具体表示方法：

mc._x=a*Math.cos(radian)+cen_x;
mc._y=b*Math.sin(radian)+cen_y;

2、多个mc分布在椭圆上的处理方法

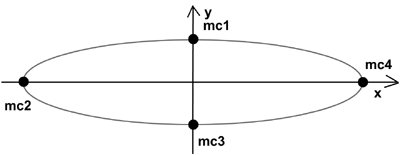

图2

    如果是多个mc分布在椭圆上，情况又会不同，如图2所示。以均匀分布在椭圆上为例，一个圆周为p=2π，且有num=4个mc,这些mc的弧度如下表所示：

mc	mc1	mc2	mc3	mc4
弧度值	π/2	π	3π/2	2π或0
计算方法	P/4*1	P/4*2	P/4*3	P/4*4

从表格的第二行可看出，四个mc的间距是p/4=π/2。第三行是这些弧度的计算方法：间距乘上一个数值。用num代替4，用一个变量j代替数值，就可算出num个mc的弧度值，继而求出mc的坐标。如下所示：

for(var j=1;j<=num;j++){
    var radian= p/num*j;  //两个mc的间距乘上j即每个mc的弧度
    this[“mc”+j]._x=a*Math.sin(radian);
    this[“mc”+j]._y=b*Math.cos(radian);//通过弧度值计算每个mc的坐标
}

如果要分布在半个椭圆，或以一定的间距分布在椭圆的一部分，只要改变两个mc的间距弧度。

3、mc属性的设置方法

     为符合透视规律，要设置mc的属性：透明度、深度等，如图2中mc1的透明度最小，mc2和mc4次之，mc3最大，其它的属性的变化规律与透明度相同。而这些mc都是沿着椭圆运动的，所以要根据mc实时的位置来设置mc的属性。最简单的方法是用mc的y坐标，它的变化规律符合上述特征。还可用mc的x坐标、mc的弧度、mc到椭圆中心的距离等,但必须转换。下面以mc的x坐标为例：

图3 、 图4

 如图3，通过余弦函数计算出的x坐标有正有负，而mc的透明度不可能为负，所以当x为负时，要进行转换，取反或取绝对值。当mc位于x轴下方时(π-2π)，从图4可知此时y<0，x坐标应比a大，所以x=2*a-Math.abs(x)。 转换前后列表如下：

mc的弧度	0－π/2	π/2－π	π－3π/2	3π/2－0
x坐标	a－0	0－-a	-a－0	0－a
Math.abs(x)	a－0	0－a	a－0	0－a
2*a-Math.abs(x)	a－0	0－a	a－2a	2a－a

这样x坐标在0到2a之间不断循环，转换式如下：
x = (y < 0) ? 2*a-Math.abs(x) :Math.abs(x);

4．制作类

算法清楚后，把它写成类，方便以后使用。类如下：

class Move {
    private var p = 2*Math.PI;//数学中的2π
    private var c_x, c_y, c_a, c_b, nu, time:Number;
    //依次为中心坐标(c_x, c_y)，
    截距(c_a, c_b)，nu为mc的数目,time为弧度增量
    private var obj:MovieClip; //构造函数
    public function Move(x, y, a, b, n, t:Number, o:MovieClip) {
        c_x = x;
        c_y = y;
        c_a = a;
        c_b = b;
        nu = n;
        time = t;
        duplicate(o);//调用复制函数
    } 　　
    //得到和设置弧度的起始增量
    public function get timer():Number {
        return time;
    }
    public function set timer(t:Number):Void {
        time = t;
    } 　　
    //得到和设置椭圆的中心x坐标
    public function get cen_x():Number {
        return c_x;
    }
    public function set cen_x(x:Number):Void {
        c_x = x;
    }
    //得到和设置椭圆的中心y坐标
    public function get cen_y():Number {
        return c_y;
    }
    public function set cen_y(y:Number):Void {
        c_y = y;
    }
    //得到和设置椭圆在x坐标轴上的截距
    public function get cen_a():Number {
        return c_a;
    }
    public function set cen_a(a:Number):Void {
        c_a = a;
    }
    //得到和设置椭圆在y坐标轴上的截距
    public function get cen_b():Number {
        return c_b;
    }
    public function set cen_b(b:Number):Void {
        c_b = b;
    }
    //得到和设置椭圆上mc的数目
    public function get num():Number {
        return nu;
    }
    public function set num(n:Number):Void {
        nu = n;
    }
    //设置mc的x坐标
    public function set_x(radian:Number):Number {
        return Math.cos(radian)*c_a+c_x;
    }
    //设置mc的y坐标
    public function set_y(radian:Number):Number {
        return Math.sin(radian)*c_b+c_y;
    }
    //复制，产生num个mc，并均匀分布
    public function duplicate(obj:MovieClip) {
        var j:Number = 1; while (j<=num) {
            obj.duplicateMovieClip("a"+j, j);
            _root["a"+j].n = p/num*j;
            //每个mc的起始弧度值
            _root["a"+j].gotoAndStop(j);//mc跳到相应的帧
            _root["a"+j]._x = set_x(p/num*j);
            _root["a"+j]._y = set_y(p/num*j);//计算坐标
            j++;
        }
    }
    //mc的运动
    public function myMove(obj:MovieClip):Void {
        obj._x = set_x(obj.n+time);
        obj._y = set_y(obj.n+time);//每个mc弧度等于起始弧度值加增量
        time time = _xmouse>c_x ? time+0.005 : time-0.005;
        //根据鼠标位置确定旋转方向，0.005为旋转速度
    }
    //坐标的转换
    public function trans_x(obj:MovieClip):Number {
        var x:Number = obj._x-c_x;
        var y:Number = obj._y-c_y;
        //取得mc的坐标
        x = (y<0) ? 2*c_a-Math.abs(x) : Math.abs(x);//转换
        return x;//返回转换值
    }
    //设置mc的透明度和深度
    public function set_alpha(obj:MovieClip):Void {
        obj._alpha = trans_x(obj)/c_a*40+20;//从20到100
        obj.swapDepths(trans_x(obj));//深度设置
    }
    //设置mc的x方向的缩放
    public function set_xscale(obj:MovieClip):Void {
        obj._xscale = trans_x(obj)/c_a*100-100;//从-100到100
        obj.swapDepths(trans_x(obj));
    }
}

保存为Move.as，需要强调的是类里的语句：
_root["a"+j].gotoAndStop(j);
它是用于位图的切割。

二．实例制作方法

1、制作遮罩动画

新建一个电影剪辑，在电影剪辑的第一层建立红色的长方形，第二层放置位图，注册点在位图的中心。在第1帧位图和长方形左端对齐，在最后一帧，位图和长方形右端对齐，第一层创建动画，并设为遮罩。如图5所示。把制作好的电影剪辑拖到场景中，实例名为myMc。

2、编写程序

新建一层，在第一帧中输入：

var myMove:Move = new Move(200, 150, 10, 2, 40, 3, myMc);
//建实例myMove，中心坐标(200,150)，
//截距10和2，40为mc的数目，3为mc的起始增量

在myMc上加上：
onClipEvent (mouseMove) {
    _parent.myMove.myMove(this);//mc的运动
    _parent.myMove.set_alpha(this);//mc的透明度
}

把文件保存到和Move.as相同的目录中，测试。大家可修改实例中的各个参数，加深对程序的理解。

     此类的其它应用：3D菜单，文字的环绕，位图的筒状效果、椭圆有关的课件等。大家可发挥想象力，为类添加一些属性和方法，制作出更多效果。
