 Silverlight多点触控中图形放大缩小

作者:bluehearts 时间: 2010-05-26 文档类型:原创 来自:蓝色理想

Silverlight多点触控中图形放大缩小

谈过了捕捉触控点、以及透过触控屏幕来手写绘图之后,当然,我们也希望能够像Surface或是Mobile Phone那样,能够用手指直接放大缩小图形,这一个部分就牵扯到所谓的笔势(gesture)了。

尽管Silverlight Touch API中并没有直接支持笔势,但我们还是可以透过先前介绍过的API来实现相关的行为。

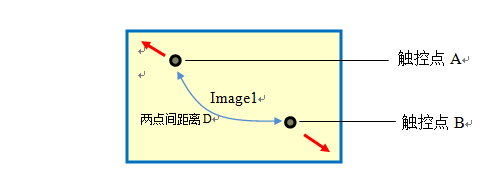

从概念上来看,当我们要实现用两个触控点来缩放图形时,整个概念如下:

假设场景中有多个触控点,其中有两个触控点同时点选在某一个对象上,并且开始拖曳(Move),而拖曳的过程中两个触控点的距离D愈来愈远,我们就视为用户要将图形放大,反之,若两点的距离愈来愈近,我们则视为图形缩小。

在这个概念下,我们需要判断并处理几个状况:

  1. 是否有两个触控点同时点在一个对象上。
  2. 这两个触控点移动时,取得触控点之间的距离D。
  3. 在触控点移动时,透过两点距离D,来调整被触控对象的大小。

请参考先前的程序一,在先前实作的功能中,我们仅实现了拖曳的功能,现在我们看一下『Case TouchAction.Move』部分:

view plaincopy to clipboardprint?
Case TouchAction.Move '当动作为移动
If p.Action = TouchAction.Move Then
'是否还有其他点在同一个对象身上?
If isMultiPoints(p.TouchDevice.DirectlyOver, e) Then
'缩放
'如果第一点是空值
If ElementLastDistance(i) = 0 Then
ElementLastDistance(i) = getFirst2PointsDistance(p.TouchDevice.DirectlyOver, e)
Else
Dim offset As Integer = getFirst2PointsDistance(p.TouchDevice.DirectlyOver, e) - ElementLastDistance(i)
ElementLastDistance(i) = getFirst2PointsDistance(p.TouchDevice.DirectlyOver, e)
'rectangle
If element.GetType() Is GetType(Image) Then
CType(element, Rectangle).Height = CType(element, Rectangle).Height * (1 + offset / SenseValue)
CType(element, Rectangle).Width = CType(element, Rectangle).Width * (1 + offset / SenseValue)
End If
End If
Else
'移动
'取得新坐标
Dim x, y As Integer
x = p.Position.X - originalPointPosistions(i).X
y = p.Position.Y - originalPointPosistions(i).Y
If element IsNot Nothing Then
element.SetValue(Canvas.LeftProperty, originalElementPosistions(i).X + x)
element.SetValue(Canvas.TopProperty, originalElementPosistions(i).Y + y)
End If
End If
End If
Case TouchAction.Move '当动作为移动
If p.Action = TouchAction.Move Then
'是否还有其他点在同一个对象身上?
If isMultiPoints(p.TouchDevice.DirectlyOver, e) Then
'缩放
'如果第一点是空值
If ElementLastDistance(i) = 0 Then
ElementLastDistance(i) = getFirst2PointsDistance(p.TouchDevice.DirectlyOver, e)
Else
Dim offset As Integer = getFirst2PointsDistance(p.TouchDevice.DirectlyOver, e) - ElementLastDistance(i)
ElementLastDistance(i) = getFirst2PointsDistance(p.TouchDevice.DirectlyOver, e)
'rectangle
If element.GetType() Is GetType(Image) Then
CType(element, Rectangle).Height = CType(element, Rectangle).Height * (1 + offset / SenseValue)
CType(element, Rectangle).Width = CType(element, Rectangle).Width * (1 + offset / SenseValue)
End If
End If
Else
'移动
'取得新坐标
Dim x, y As Integer
x = p.Position.X - originalPointPosistions(i).X
y = p.Position.Y - originalPointPosistions(i).Y
If element IsNot Nothing Then
element.SetValue(Canvas.LeftProperty, originalElementPosistions(i).X + x)
element.SetValue(Canvas.TopProperty, originalElementPosistions(i).Y + y)
End If
End If
End If

我们在程序代码当中加入了几个动作,分别是判断同一个对象是否被两个以上的触控点所点选,以及这两个触控点之间的距离,接着,再透过这两个触控点之间的距离来动态调整Image对象的大小,就形成我们需要的效果了。

总的来说,Silverlight中的Multi-Touch技术相较而言并不困难,虽然没有庞大的.NET Framework作为后盾,但简单好用的Touch API也足以让我们建构出不错的Web/RIA应用程序,而具体的实现方式就有赖开发人员的设计了。

总的来说,Silverlight作为第一个支持Multi-Touch功能的RIA/Web应用程序开发技术,一举将因特网应用程序的应用层面,扩展到另一个领域,让应用程序的价值大增,也让开发人员能够发挥更多的创意。
