栅格系统的设计原理及应用

那么如何设计一个栅格系统？接下来我们将通过实例，详细的介绍一下网页栅格系统的原理与应用：

在网页设计中，我们把宽度为“W”的页面分割成n个网格单元“a”，每个单元与单元之间的间隙设为“i”,此时我们把“a+i”定义“A”。他们之间的关系如下：
W =（a×n）+（n-1）i
由于a+i=A，
可得：(A×n) - i = W
这个公式表述了网页的布局与网页“背后”的栅格系统之间的某种关系。我们拿yahoo作例，来看一下栅格系统的应用：

yahoo的网站页面宽度为W=950px，每个区块与区块的间隔为i=10px；如果应用上面的公式，可以推出A=40px，既yahoo首页横向版式设计采用的栅格系统为：
（40×n）- 10 = W

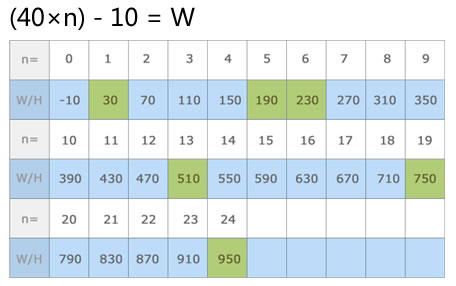

下面我们列出当n等于不同数值时W变化的数值表格 ：

从表格可以看出：yahoo首页的布局完全是按照栅格系统进行设计的，每个区块的宽度对应的n值分别为：4，11，9。在这里我们看到一个很有意思 的事情：只要保证一个横向维度的各个区块的n值相加等于24，则即可保证页面的宽度一定是950px。然而，950px的宽度也恰好就是当n=24的时 候，W的宽度值。由此我们得出以下的应用模式：

在栅格系统中，设计师根据需要制定不同的版式或者划分区块，他们的依据将是上面的那张对应表进行设计。这样，一个栅格系统的应用就从此开始了。我们 看到，使用栅格系统的网页设计，非常的有条理性；看上去也很舒服。最重要的是，它给整个网站的页面结构定义了一个标准。对于视觉设计师来说，他们不用再为 设计一个网站每个页面都要想一个宽度或高度而烦恼了。对于前端开发工程师来说，页面的布局设计将完全是规范的和可重用的，这将大大节约了开发成本。对于内 容编辑或广告销售来说，所有的广告都是规则的，通用的，他们再也不用做出一套N张不同尺寸的广告图了……

当然只要你愿意，我们可以衍生出任何一种栅格系统，只要改变A和i的值，这个根据网站的实际情况来制定。那么如何选择合适栅格系统，主要通过“构成 要素与程序、限制与选择、构成要素的比例、组合、虚空间与组合、四边联系与轴的联系、三的法则、圆与构成、水平构成这些设计元素规划，来实现比例和谐的平 面设计”。比较深奥，我们在这里就不详细阐述了。

呵呵，说了一堆栅格系统的优点。大家可能会问：难道栅格系统真的是完美的么？答案是否定的：对于内容信息不确定导致高度不确定的页面，在高度层面上就无法做到栅格了。当然，具体的情况还需具体的分析与解决，这就需要设计师们在实际的应用中不断的总结经验，不断实践了。

本文链接：http://www.blueidea.com/design/doc/2008/6171.asp　

出处：Taobao.com UED Team
责任编辑：moby
