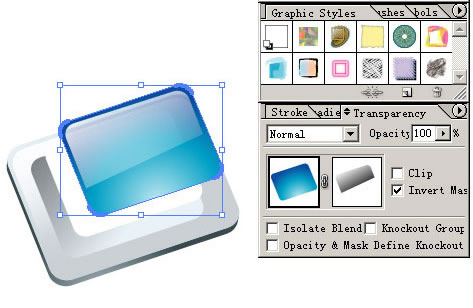

15．如果理解了透明遮罩的原理，这一步对你非常简单，和上面给“面板”加高光一样首先复制白色底色以及蓝色面板，随后用黑白色渐变图形制作透明遮罩效果，各图形层次如图所示。

16．蓝色面板的色彩填充我采用的圆形填充，如图所示。

17．下面为这个基本成型的平板电脑增加更多细节，左边的图形，以及右边的三个凹槽，这里需要注意的是所有图形我都复制了两遍，下面的图形填充白色并向右下方位移若干像素，是为了体现凹槽的高光。

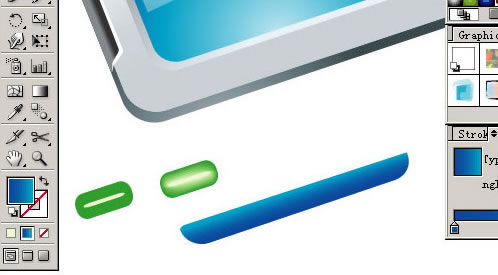

18．下面我们来制作凹槽上面的按钮，虽然面积很小，也要体现出高光的渐变，我在这里采用了 Blend 混合来制作着两个按钮。双击 Blend Tool 图标可以调出 Blend 混合参数面板。选取工具栏目中的 Blend Tool ，单击混合的第一个图形，随后点击第二个图形完成混合。

19．用钢笔工具以及各种标准图形的组合完成下面的图形，使之组合成为电脑上的其他各个元素（绿色按钮同样采用 Blend 混合完成）

20．这样我门完成了这个图标的创建工作，随后作的是输出。绘制一个 128 X 128( 单位：像素 ) 的正方行，精确的图形调整可以在 Transform 面板中完成，随后是在 Transparency 面板中将 Opacity 值调整为 0%

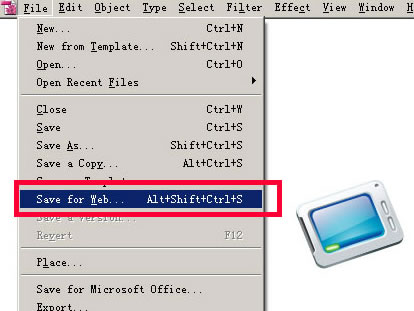

21．使用 Flie 菜单下的 Save for web 命令，在弹出的窗口中选用 PNG 格式输出（选择透明输出： Transparency ）

出处：蓝色理想
责任编辑：蓝色
