用“选区描边”的方法绘制后面充电插孔，方法很简单，这里就不赘述。如图4.1-57所示。

图4.1-57 手机充电插孔完成的效果

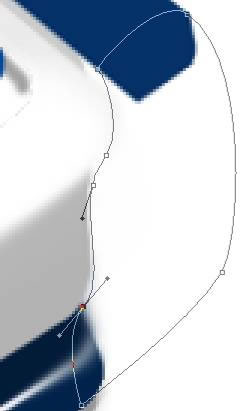

选择 “宝石蓝2”层，用钢笔工具绘制出如图4.1-58所示形状。

图4.1-58 用钢笔工具绘制的侧面路径

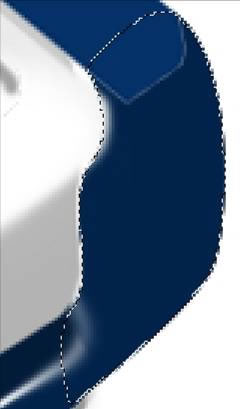

转换路径为选区后填充同该层图形相同的“宝石蓝”色（图4.1-59）。

图4.1-59 路径转换为选区后填充颜色

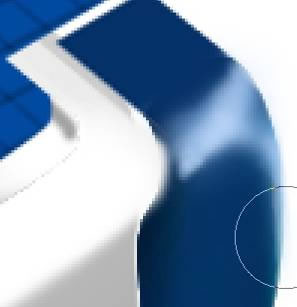

用硬度较小的“橡皮擦工具”（快捷键E）将“手机上盖”组中名为“轴”的图层边缘擦掉一点。再用减淡工具在“宝石蓝2”层上擦出如图4.1-60所示效果。

图4.1-60 刻划手机连接部分图形

再将“手机上盖”组中名为“轴”的图层用“加深/减淡工具”擦出如图4.1-61所示效果。

图4.1-61 手机连接部分图形完成的效果

下面绘制手机天线。在“手机上盖”组上新建图层，用钢笔工具钩出形状后转换为选区，如图4.1-62所示。

图4.1-62 手机天线外形的选区

为该选区添加渐变效果（图4.1-63）。

图4.1-63 为手机天线添加渐变效果

继续完善天线，如图4.1-64所示。

图4.1-64 手机天线完成的效果

添加上信号指示灯，和标志等。

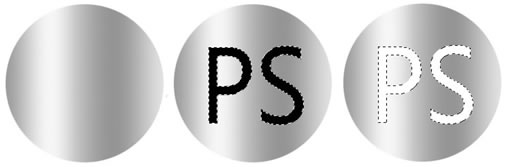

图4.1-65 标志绘制过程示意图

将“标志”自由变换变形后，放到相应位置，加上投影效果，如图4.1-66和4.1-67所示。

图4.1-66 设置“标志”的“图层样式”对话框

图4.1-67 “标志”图层加上投影的效果

最后为手机加上投影和“上盖”的白色反光效果，这个绘制手机的实例就完成了。

图4.1-68手机绘制完成的效果
