界面篇-desing设计界面

首先先说明下，我是一个程序员所以请不要在设计方面做评价。我在这里要讲的是如何使用Design这个工具来做设计。

简单的说明一下，这是一个作为案例展示的程序。功能方面设计的也比较简单。就是类别、项目和项目的简介。

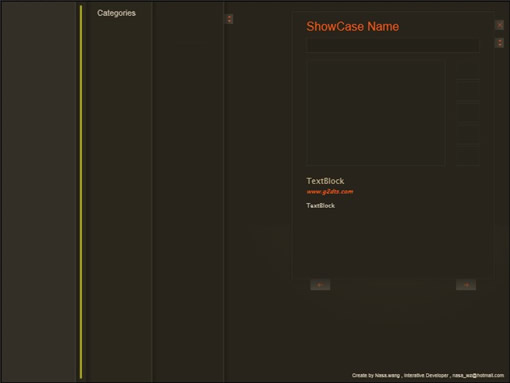

ok先看看最终要实现的效果：

把页面中要用到的元件拆解来一个一个制作。

最左边区域是要能够自适应高度的。所以用矩形来做比较方便。

画一个矩形，去除边线。

做一个线性填充。就能够出现有一个亮色边线的效果。

放大3倍后的效果

下来制作阴影。同样还是用矩形。这样在放到blend中后方便拉伸。

黑色100～0的渐变填充。

把阴影层放到刚才制作的矩形下边，然后分组到一起。

制作上3个一个颜色逐渐加深。放到一起的效果：

loading条就是在刚才制作的上边放一个黄色的巨型。然后组合。

下来制作滚动条上下的三角形。

Design这个工具没有直接提供做三角形的工具。如何制作一直角三级型呢？ 请看下边的步骤。

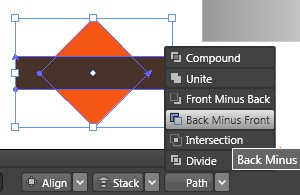

先画一个正方形。旋转45度。

再制作一个长方形放到矩形的正上方。居中对齐。

然后选择下减上。

得到

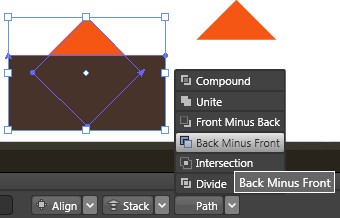

也可以这样：

这样就得到了需要的三角形。

下来看看如何制作这个图形。

这个其实用两个渐变的直线就可以完成。只是渐变的颜色不同而已。

好了showcase这个项目中用到的界面都制作出来了。
