同时发生: 并发事件组

并发事件组（表示为一个半圆形符号）是用于描述一个同时产生多个结构得用户行为（比如出现一个弹出窗口得同时主窗口下载页面，或者显示一个页面的同时开始文件下载。）和箭头一样，并发事件组等元素都是具有方向性的。出于上游的元素链接到并发事件组符号的曲线边，而处于下游的元素链接到并发事件组的平边上。

图 5: 并发事件组符号的使用

分解：链接点

描述信息结构的图表通常希望能够有足够大幅面的图纸用来绘图。但是即便采用绘图机等大型的输出设备，一些结构也可能仅因为太复杂而无法使用单一的图表中全部囊括。因此为了链接图表页面的间隙，我们采用链接点（表示为方括号）使用户易于将图表拆分成容易消化的模块。

单个链接点可以根据需要被链接至一个和多个资源图表或目的图表。同时方括号的方向（垂直或水平）并没有特别的含义，至于采用什么方向的方括号完全取决于设计师的审美。

图 6a: [左] 一个“链接至”的链接点将读者引向下一个图表
图 6b: [右] 一个“链接自”的链接符号说明表6a是从何处离开本图表的。

元素集合：区域和区域叠代

区域元素（表示为圆角矩形）用以表示一组共享一个或多个基本属性的页面的集合（比如同在一个弹出窗口中显示的页面或者具有一些独特设计规定的系列页面等）。在区域元素上加上标注以说明这些属性，同我们在链接器的说明使用方法类似，如果有很多属性需要说明的话可以使用标注连接到其他文档中的其他注释。

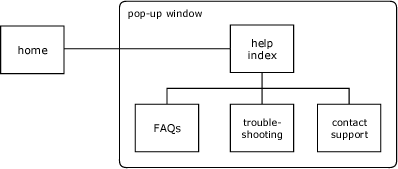

图 7: 使用一个区域元素来表达弹出窗口的示例

不少设计师常会反复使用相同的基本机构来描述大量功能相同的信息元素，比如您可能遇到一个产品目录，其中每个产品都有若干的页面与之相关联。此时，您当然可以使用为每个产品绘制一个信息结构的引例，但是这样做难道不是很浪费时间吗？因此遇到类似的情况时，请使用区域叠代（表示为一堆圆角矩形）。


图 8: 使用区域叠代来表示产品目录中重复的结构。

值得注意的是链接器和箭头实际上并不是指向区域元素的，区域元素仅仅用于封装一些页面。因此使用区域元素时需要小心——使用区域元素能够很方便地表述各种用户体验中无法表明地细节信息（比如哪些文件是存放在哪台服务器上的），但是同时不当的使用也可能会混淆流程图表在宏观结构上的说明能力。
