十二、室内透视

1．一点透视求法。

1. 先按室内的实际比例尺寸确定ABCD。
2. 确定视高H．L．，一般设在1.5m-1.7m之间。
3. 灭点  VP及  M点（量点）根据画面的构图任意定。
4. 从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5. 利用VP连接墙壁天井的尺寸分割线。
6. 根据平行法的原理求出透视方格，在此基础上求出室内透视。

图例：根据室内的平面、剖面，求室内透视。

作法：

1. 先按室内的比例尺寸，求出室内透视格。
2. 在透视方格的基础上，画出平面布置透视图。

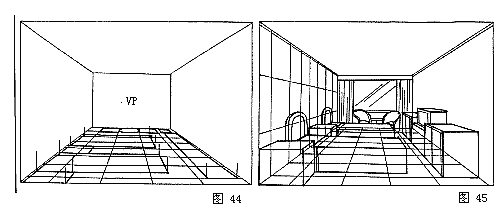

3. 在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。

2．二点透视求法

作法一：

1. 按照一定比例确定墙角线A-B，兼作量高线。
2. AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3. 在H．L．上确定灭点V1、V2，画出墙边线。
4. 以V1、V2、为直径画半圆，在半圆上确定视点E。
5. 根据E点，分别以V1、V2为圆心求出M1、M2量点。
6. 在G．L．上，根据  AB的尺寸画出等分。
7. M1、M2分别与等分点连接，求出地面、墙柱等分点。
8. 各等分点分别与V1、V2连接，求出透视图（图46、47）。

作法二：

1. 过P点作一水平线P-C，并按地板格等分之。
2. 连结CD交视平线于M1点。
3. 从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4. BP也用同理求出透视图。窗格的方法也如此（图48）。

作法三：

1. 按室内实际比例画出ABCD边框。
2. 确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3. 用M点求出进深，找出CD中点O，连接V1，连接E-d。
4. 再依次用对角线、分割增殖法求出透视图（图49、50）。
