十三、轴测图
在作图时,将平面图在水平线上,扭转到一定的角度后,把平面图上的各点按同一比例尺寸,向上作设计高度的垂线,然后连接垂直线上端各点,即可求出轴测图。如图:
作法:
-
选择OX、OY、OZ轴的角度。
-
把平面图AB、CD分别与轴OX、OY重叠,在OX轴上分别量出OA、AB的长度,OY轴上分别量出OC、CD的长度,自A、B点作平行OY的水平线,自C、D点作平行OX轴的水平线,求出平面图。
-
自平面上各点作垂线,量出EF、EG的高度。
-

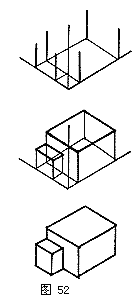

按立面图的高度,完成各点的高度,求得轴测图(图51、52)。
