十四、透视图绘制时的应注意点

1．建筑透视图：

1. 透视图上主要建筑物所占面积通常约为纸面的三分之一。建筑物的设置，其地面的面积应小于天空的空间，这样才有稳重感。
2. 建筑物左右应留空间，增添配景充实画面。
3. 透视图上天空面积若太大，空白显得太多时，可以绘出较近的树叶填补。
4. 透视图中的前景、建筑物、背景三部分，要用不同明度对比区分，才可使前后有深度感，突出建筑物。
5. 建筑物本身线条应详细刻画，其它可简单绘之。
6. 透视画上可绘出远近不同的树，来增加画面深度及大小比例感。
7. 透视画的配景：人、物、树木、汽车，可以使画面由呆板转为活泼生动，有深度感，并能清楚识别建筑物的大小比例（图53、54）。

2．室内透视图：

1. 画透视图时，要考虑室内布局的主次，重点表现对象，墙面、顶棚、家具，哪些需着重表现，这就需要不同的视高、视距、视角来调整。
2. 室内空间布局处理要得当，避免有的角度拥挤，有的角度空，可用绿化、小品适当调整补充画面。
3. 画面的气氛，也可用绿化、陈设、人物等穿插绘画，但要注意比例关系。

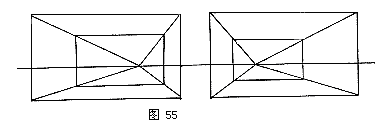

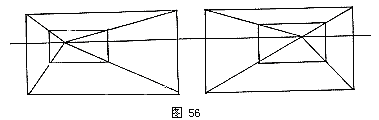

4. 画面应有虚实感，突出主要部分，强调主要部分的色彩、线条（图55、56）。

十五、阴影

为了使建筑透视图更具有立体感，阴影的处理是一种有效的方法。
物体背光部分称为阴，光线被物体挡住不能前进，而在其他面上造成之阴影部分称为影。
随着日光的不同方位移动，透视的阴影图有三种：

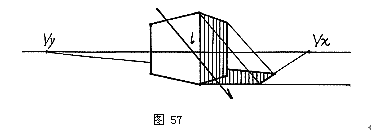

1）光线和画面平行，为侧光（图57）。

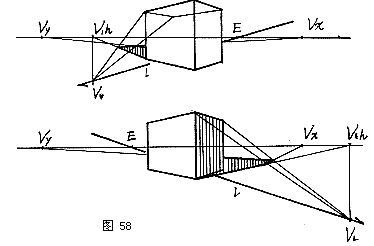

2）阳光照向画面前面，为正光。一种情况，正方体两面都受光的正光；另一种情况，一面受光，一面背光，为正侧光（图58）。

3）阳光照向画面后面，为逆光。一种情况，正方体两面都背光；另一种情况，一面受光，一面背光（图59）。

如图：γ角为光线与画面的平面夹角（即太阳的方位角），Ln为光的平面上投影，V’Ln为光线在平面上的灭点，β是光线与视平面的夹角（即太阳的高度角），VL为光线在画面上的光灭点，VLn为光线在画面上的影灭点。A、B两点各向光灭点与影灭点连线，各自连线的交点，其落影a、b，A、C的落影a、c，b向Vy引消失线，a向Vx引消失线，求得正方体对地面落影的轮廓线（图60）。

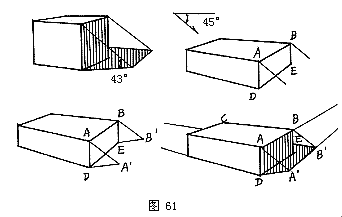

例：假设为平行光线，其方向与画面平行，与地平面成45°角，求物体阴影。
作法：

1. 自A、B作二条与光线平行的线。
2. 过 D、E二点作水平线与 A、B二点的投射线相交于地面，成45°角，DA’为DA落影，EB’为EB落影。
3. 连接A、B落影，A’B’为AB落影，但需注意AB与A’B’，BC均消失于两个消失点（图61）。

除了在太阳的平行光线下形成的透视阴影之外，室内灯光下所形成的阴影图是比较复杂的，不容易掌握。因为室内灯光布局比较散，对于多光源，就要进行着重分析，选择主光源，即选择对制图最有利的光源，强调一个光源，削弱其它光源。物体对光线的阻碍而产生的影仍应遵循平面图中，家具平面图的相同透视法则，即各线收敛于灭点或用以构成家具的点（图 62）。

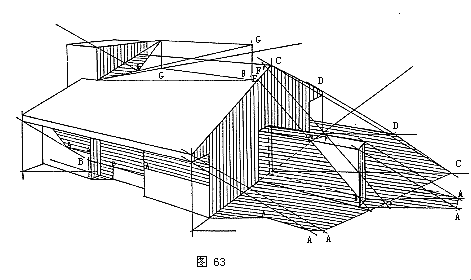

建筑外观的阴影求法（图63）：
