二、透视图

透视图即透视投影，在物体与观者之位置间，假想有一透明平面，观者对物体各点射出视线，与此平面相交之点相连接，所形成的图形，称为透视图。视线集中于一点即视点。

透视图是在人眼可视的范围内。在透视图上，因投影线不是互相平行集中于视点，所以显示物体的大小，并非真实的大小，有近大远小的特点。形状上，由于角度因素，长方形或正方形常绘成不规则四边形，直角绘成锐角或钝角，四边不相等。圆的形状常显示为椭圆（图1、2）。

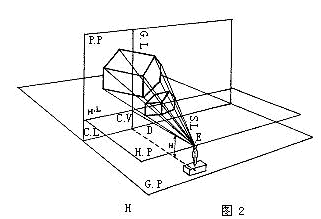

透视术语：
P．P．画面 假设为一透明平面；
G．P．地面 建筑物所在的地平面为水平面；
G．L．地平线 地面和画面的交线；
E．视点 人眼所在的点；
H．P．视平面 人眼高度所在的水平面；
H．L．视平线 视平面和画面的交线；
H．视高 视点到地面的距离；
D．视距 视点到画面的垂直距离；
C．V．视中心点 过视点作画面的垂线，该垂线和视平线的交点；
S．L．视线 视点和物体上各点的连线；
C．L．中心线 在画面上过视心所作视平线的垂线。
